名稱：VB7200電動二通調節閥
說明：
VB7200電動二通調節閥用于空調通風、熱處理廠的工業和工廠流體控制。
VB7200電動二通調節閥包括閥體、閥蓋、閥瓣、閥桿、軸封、密封件。
安裝說明：
1、按閥體顯示的流動方向安裝
2、安裝閥前應保證管道清潔、沒有焊接時留下的氧化物
3、管道與閥體相連接時必須完全吻合。并不受振動
4、用高溫流體（如蒸汽、過熱的水、透熱液體）作業的工廠，安裝時應使用伸縮接頭，以避免管道膨脹擠壓閥體
5、驅動器垂直安裝在閥體之上、避免驅動器裝在閥的下面
6、需留出足夠的空間以便日常維護時，從閥體上拆卸驅動器
7、閥不能安裝有于爆及環境溫度高于50℃和低于-5℃的環境中，也不能置于蒸汽、水力噴射或滴漏處

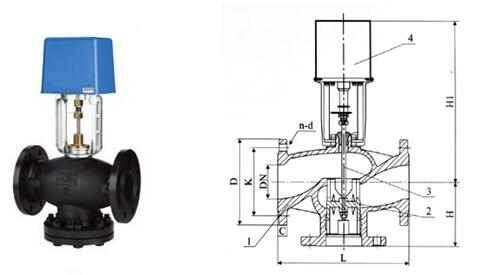

VB7200電動二通調節閥主要外形尺寸：
（電動調節閥二通） （電動調節閥三通） 電動二通閥外形尺寸
|
型號 |
規格 |
L |
H |
D |
C |
K |
n-d |
壓差Kpa |
行程 |
|
VB-7200 |
DN65 |
290 |
158 |
185 |
20 |
145 |
4-18 |
400 |
40 |
|
DN80 |
310 |
195 |
200 |
20 |
160 |
8-18 |
400 |
40 |
|
DN100 |
350 |
216 |
220 |
20 |
180 |
8-18 |
300 |
40 |
|
DN125 |
400 |
237 |
250 |
22 |
210 |
8-18 |
200 |
40 |
|
DN150 |
480 |
282 |
285 |
22 |
240 |
8-22 |
100 |
40 |
|
DN200 |
533 |
289 |
340 |
30 |
295 |
12-22 |
100 |
40 |
電動三通閥外形尺寸
|
型號 |
規格 |
L |
H |
H1 |
D |
C |
K |
n-d |
壓差Kpa |
重量(KG) |
行程 |
|
VB-7300 |
DN65 |
290 |
158 |
150 |
185 |
20 |
145 |
4-18 |
400 |
23 |
45 |
|
DN80 |
310 |
195 |
185 |
200 |
20 |
160 |
8-18 |
400 |
31 |
45 |
|
DN100 |
350 |
216 |
205 |
220 |
20 |
180 |
8-18 |
300 |
39 |
45 |
|
DN125 |
400 |
237 |
230 |
250 |
22 |
210 |
8-18 |
200 |
66 |
45 |
|
DN150 |
480 |
282 |
280 |
285 |
22 |
240 |
8-22 |
100 |
87 |
45 |
|
DN200 |
533 |
289 |
340 |
340 |
30 |
295 |
12-22 |
100 |
90 |
45 | |
