名稱：CLA3風機盤管電動二通閥
說明：
CLA3系列電動閥用于控制中央空調系統、采暖系統管道的開啟或關閉，達到控制室溫之目的。控制閥由單向磁滯同步馬達驅動，彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開閥信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電,復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控器設定的溫度范圍內。
CLA3系列電動閥可選配帶輔助開關，應用于其他設備的控制；并可選用不同的接管形式、適用電壓，以滿足不同需要。
CLA3系列電動閥，操作靈活，可靠耐用，工作噪音低，并能抵受在隱蔽式風機盤管裝置內常出現在高溫高濕環境。
CLA3風機盤管電動二通閥主要技術參數：
工作電壓：200-240V/AC，50/60HZ
功率消耗：4W（僅在執行器動作開閉時）
電機類別：同步電機
公稱壓力：1.6MPa
適用介質：水
閥門開啟時間：＜15s
環境溫度：0-65℃
適用流體溫度：1-95℃
閥體材質：黃銅或青銅
裝箱數量：30只
外箱尺寸：42cm*26cm*31cm(長*寬*高)

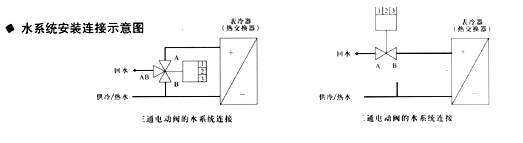

安裝示意圖：
外形尺寸：
|
名稱 |
型號 |
規格 |
L |
H |
|
二通電動閥 |
W-CLA3-215 |
1/2" |
DN15 |
95 |
114 |
|
W-CLA3-220 |
3/4" |
DN20 |
95 |
114 |
|
W-CLA3-225 |
1" |
DN25 |
95 |
114 |
|
三通電動閥 |
W-CLA3-315 |
1/2" |
DN15 |
95 |
132 |
|
W-CLA3-320 |
3/4" |
DN20 |
95 |
132 |
|
W-CLA3-325 |
1" |
DN25 |
95 |
132 | |
